T-FLEX Электротехника

T-FLEX Электротехника - интегрированное в T-FLEX CAD приложение, позволяющее решать полный спектр задач в области проектирования электротехнических изделий

Основные возможности:

•    Проектирование электрических схем различных типов (Э3, Э4, Э6 и др.) в едином информационном пространстве

•    Автоматическое формирование информационной модели данных с отображением всех взаимосвязей между элементами

•    Механизм контроля действий пользователя, выявление коллизий и ошибок в процессе разработки схем

•    Интерактивная корректировка состава: добавление необходимых соединительных элементов в схему и 3D-сцену, автоматический подбор комплектующих соединителей с учетом параметров подключенных проводов

•    Компоновка изделия с электрической частью в 3D-сцене: работа над 3D-моделью в режиме прямой ассоциативной связи с элементами электрических схем

•    Автоматическая трассировка кабельных изделий в 3D-сцене, моделирование жгутов проводов с учетом конструктивных особенностей оборудования и данных схемы электрической

•    Механизм анализа кабельных изделий на соответствие требованиям к их геометрии и комплектации

•    Автоматическое назначение длин кабельных изделий по результатам трассировки с учетом дополнительных данных (припуск на заделку проводов, особенности прокладки)

Применение T-FLEX Электротехника в задачах проектирования сложных электротехнических изделий предоставляет пользователям возможность коллективной работы по принципу «Сверху-вниз» или «Снизу-вверх» в пределах одной платформы и единой информационной базы.

Библиотеки электротехнических компонентов

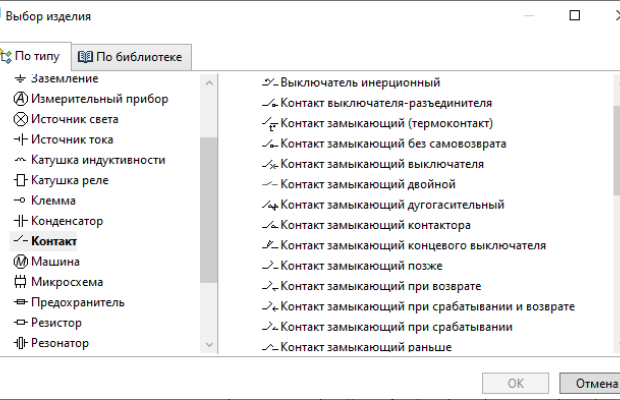

Пользователям доступна обширная библиотека электрических компонентов c условно графическими обозначениями, на основе которой можно создать собственную библиотеку и наполнить её содержимым с учетом применяемых на предприятии компонентов. Новые пользовательские компоненты создаются по специальной методике с использованием шаблонов, позволяющей производить наполнение библиотеки следуя интуитивно понятному алгоритму.

В стандартную поставку включена библиотека параметрических 3D-моделей соединителей, которая постоянно обновляется и дополняется

Для наполнения библиотеки 3D-моделями пользователь может загрузить их из каталогов производителей оборудования или поставщиков 3D-контента в любом доступном для импорта формате. Адаптация таких моделей для работы в T-FLEX Электротехника сводится к добавлению специальных коннекторов - точек подключения для последующей ассоциативной связи с элементами схемы.

В состав поставляемой библиотеки входят также провода, кабели, кабельные сборки, дополнительные материалы для жгутов проводов (оболочки различного назначения), комплектующие соединителей и многое другое.

Привязка модуля к PLM-системе T-FLEX DOCs позволяет сформировать единый набор элементов, которые будут использованы при проектировании, разграничить права доступа сотрудникам предприятия на разделы пользовательской и системной библиотеки для защиты информации от утери или повреждения.

Разработка электрических схем

Разработка электрических схем различных типов (Э1…Э7) происходит в едином информационном пространстве, что дает возможность синхронизировать проектные данные.

Для автоматизации процесса разработки и оформления схем в T-FLEX Электротехника имеется необходимый набор функций:

•    Назначение/переназначение позиционных обозначений устройств по заданным правилам, индексация условно графических обозначений элементов в разнесенном виде, автоматическая генерация составных обозначений

•    Соединение элементов на схемах с использованием одиночных, множественных, групповых линий связи, врезка элементов схем в существующие линии связи

•    Автоматическое обозначение разрывов линий связи с учетом требований ГОСТ

•    Инструмент работы с цепями и сигналами, обеспечивающий контроль конфликтов цепей, импорт/экспорт, наследование цепей

•    Назначение кабельных изделий на линии связи с контролем заданных ограничений для подключений

•    Настраиваемые правила назначения/переназначения наименований кабельных изделий, отображения параметров кабельных изделий на линии связи

•    Проверка схем на наличие возможных ошибок: отсутствие необходимых компонентов, подключений, наличие линий связи без назначенных проводников, отсутствие связи с 3D моделью и другие

•    Автоматически формируемые отчеты по схеме электрической: перечень элементов, таблица соединений, таблица подключений

Все разработанные схемы оформляются с учетом требований ГОСТ: автоматически генерируется основная надпись, заполняются технические требования. Схема может быть дополнена динамически обновляемыми таблицами, выносками, надписями.

3D-моделирование электротехнических изделий

Компоновка изделия с электрической частью в 3D-сцене производится на основе данных схемы. Ассоциативная связь элементов схемы и 3D-моделей может устанавливаться как автоматически, так и задаваться вручную. Благодаря работе с единой моделью данных обеспечивается сквозной процесс проектирования на всех этапах разработки проекта изделия.

В рамках крупного инженерного проекта разработка электрических схем и предварительная 3D-компоновка оборудования может производиться параллельно разными пользователями с последующим связыванием полученных наработок в один проект.

Трассировка кабельных изделий в 3D-сцене, моделирование жгутов проводов производится с учетом конструктивных особенностей оборудования и данных схемы. В модуле предусмотрен механизм анализа кабельных изделий на соответствие требованиям к их геометрии и комплектации.

По результатам трассировки кабельных изделий в 3D-сцене им назначаются длины с учетом дополнительных данных – различных припусков: на заделку проводов, на особенности прокладки кабельных изделий в трассах.

Формирование комплекта конструкторской документации

Инструмент создания плоской раскладки и построение сборочного чертежа жгута с автоматическим формированием настраиваемых таблиц подключения соединителей позволяет получить графическую конструкторскую документацию на разработанные жгуты и оформить ее в соответствии со стандартами предприятия.

Обновление данных сборочного чертежа жгута происходит в режиме реального времени.

После моделирования кабельных изделий в 3D-сцене на основе данных единой информационной модели автоматически формируется отчетная документация:

•    таблица соединений и таблица подключений, дополненные информацией о параметрах и длинах кабельных изделий

•    ведомость покупных изделий

•    спецификация, содержащая информацию о всех составных частях изделия.

Комплект отчетной конструкторской документации формируется с использованием встроенных настраиваемых шаблонов документов. Пользователям доступно создание отчетных документов на основе собственных шаблонов.

Разработанная документация может быть выгружена для дальнейшего использования в редактируемый формат: DWG, DXF, PDF – для схем, Excel, XML, CSV – для табличных отчетов. Принадлежность модуля Электротехника к комплексу T-FLEX PLM обеспечивает передачу документации и данных о составе изделия в систему T-FLEX DOCs.

Модуль T-FLEX Электротехника является мощным инструментом для разработки электротехнических изделий любой сложности, а при использовании его с другими продуктами линейки T-FLEX PLM позволяет подготовить полный комплект моделей, схем и отчётов для производства.
